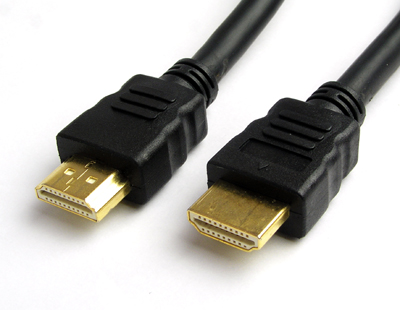

Connettore HDMI
Piedinatura connettore HDMI …
HDMI è la sigla che identifica la High-Definition Multimedia Interface (in italiano, interfaccia multimediale ad alta definizione), uno standard commerciale completamente digitale per l’interfaccia dei segnali audio e video, creata nel 2002 dai principali produttori di elettronica, tra cui Hitachi, Matsushita Electric Industrial (Panasonic), Philips, Sony, Thomson (RCA), Toshiba e Silicon Image.
La piedinatura del connettore:
| Nome | Descrizione |
|
| Pied.1 | TMDS Data2+ | Rosso |
|---|---|---|
| Pied.2 | Schermatura | TMDS Data2 |
| Pied.3 | TMDS Data2– | Rosso |
| Pied.4 | TMDS Data1+ | Verde |
| Pied.5 | Schermatura | TMDS Data2 |
| Pied.6 | TMDS Data1– | Verde |
| Pied.7 | TMDS Data0+ | Blu |
| Pied.8 | Schermatura | TMDS Data0 |
| Pied.9 | TMDS Data0– | Blu |
| Pied.10 | TMDS Clock+ | |
| Pied.11 | Schermatura | TMDS Clock |
| Pied.12 | TMDS Clock– | |
| Pied.13 | CEC | |
| Pied.14 | Riservato | Da non collegare sui dispositivi |
| Pied.15 | SCL | |
| Pied.16 | SDA | |
| Pied.17 | Massa | DDC/CEC |
| Pied.18 | Alimentazione +5 V | (max 50 mA) |
|
Pied.19
|
Rilevamento Hot Plug |
La posizione dei piedini, connettore femmina :
Ho scritto questo , perché’ puo’ essere sempre utile saperlo, per eventuali MOD o HACKS
Claudio.
